Edificaciones a gran escala construidas con madera laminada, que incorporan pisos suspendidos sostenidos por estructuras de madera. El enfoque incluye el análisis de montaje y detalles constructivos, utilizando como caso de estudio el proyecto ubicado en Birmingham Smithfield.
2022 Area:
Variable
Public Project
Botanic Garden / Art Gallery
Ubication:
Birmingham, UK. Tipology:
Large scale Facilities
Client:
MMTD-IaaC
︎ Design: Alexander Garduno, Faculty Project: Waugh Thistleton Architects, Andrew Waugh, Rebecca Sawcer; Faculty Tesis: Felipe Riola; External advisor: Laura Zubillaga
Edificaciones a gran escala construidas con madera laminada, que incorporan pisos suspendidos sostenidos por estructuras de madera. El enfoque incluye el análisis de montaje y detalles constructivos, utilizando como caso de estudio el proyecto ubicado en Birmingham Smithfield.
Birmingham Smithfield, Reino Unido, es un plan maestro destinado a rehabilitar y reutilizar el centro de la ciudad, dividiéndolo en cinco zonas: cultural, comercial, tecnológica, residencial y de espacio público.

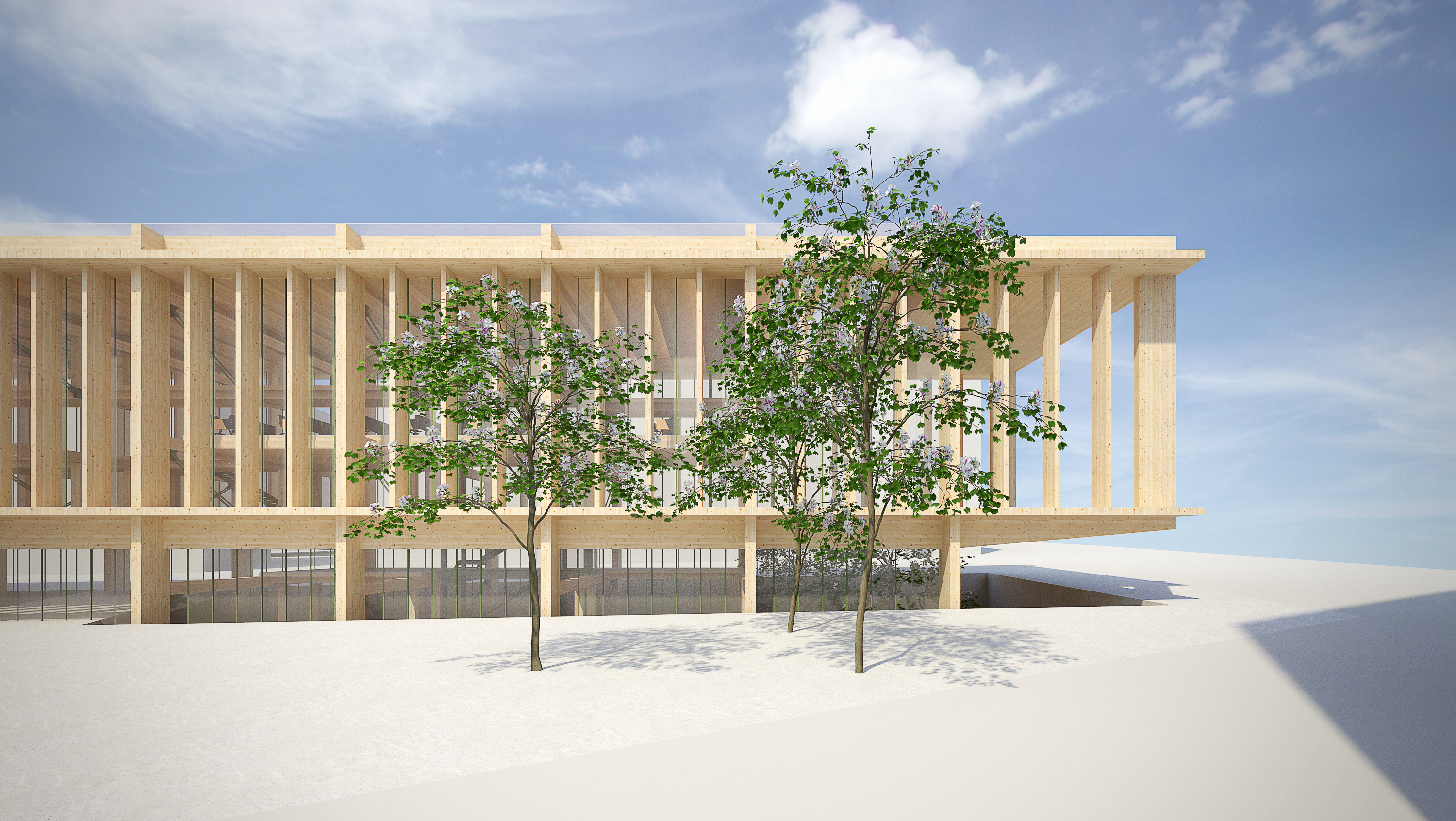

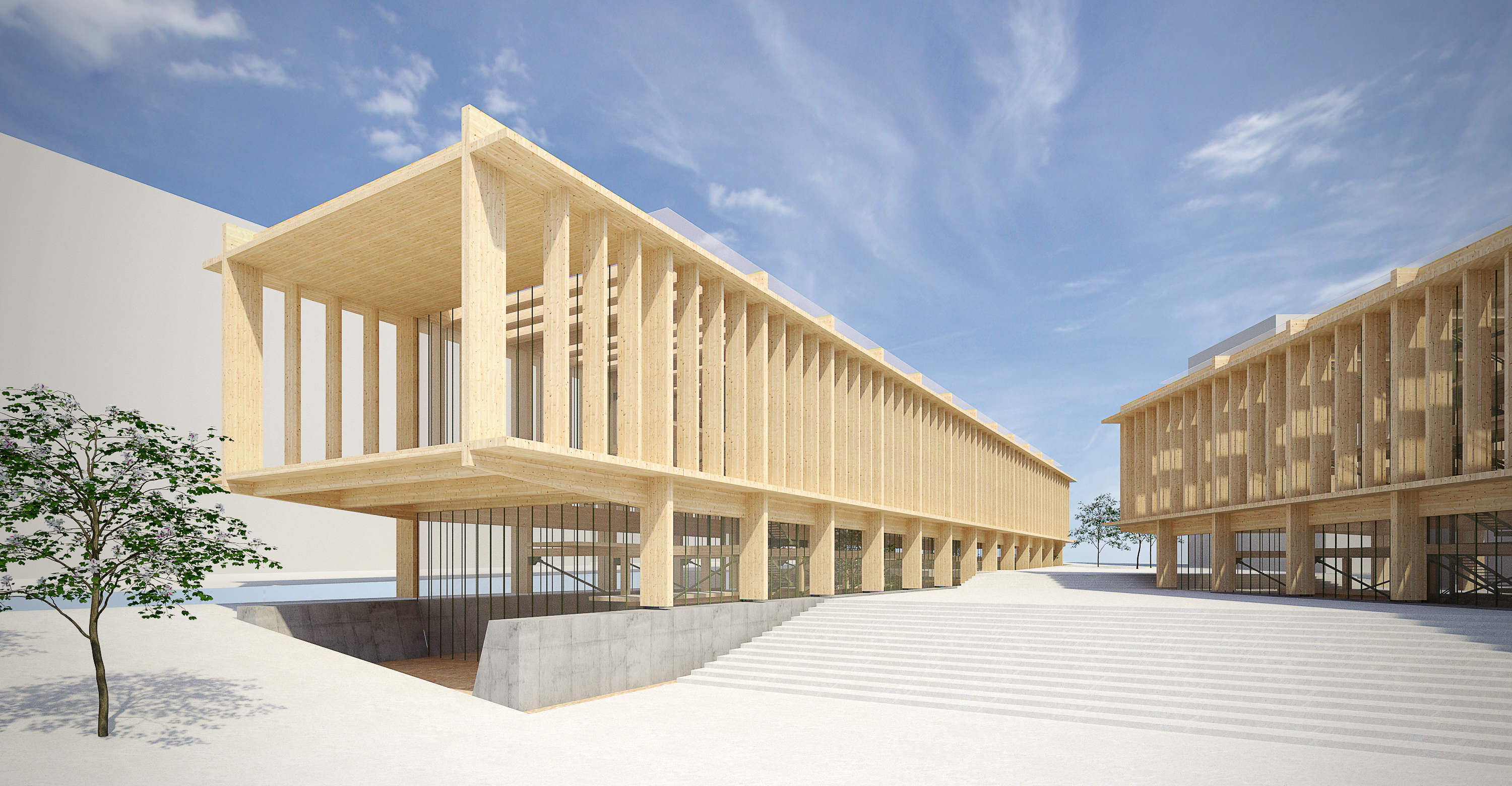

En línea con estos objetivos urbanos, el proyecto de Alexander se ubica en el sitio que albergaba el antiguo mercado de Birmingham. Conceptualmente, busca traer elementos rurales y naturales a una ciudad históricamente industrializada. Para ello, se propone una galería con un jardín botánico, plasmada en dos volúmenes que conectan el entorno urbano mediante recorridos, desniveles y plazas.
En línea con estos objetivos urbanos, el proyecto de Alexander se ubica en el sitio que albergaba el antiguo mercado de Birmingham. Conceptualmente, busca traer elementos rurales y naturales a una ciudad históricamente industrializada. Para ello, se propone una galería con un jardín botánico, plasmada en dos volúmenes que conectan el entorno urbano mediante recorridos, desniveles y plazas.

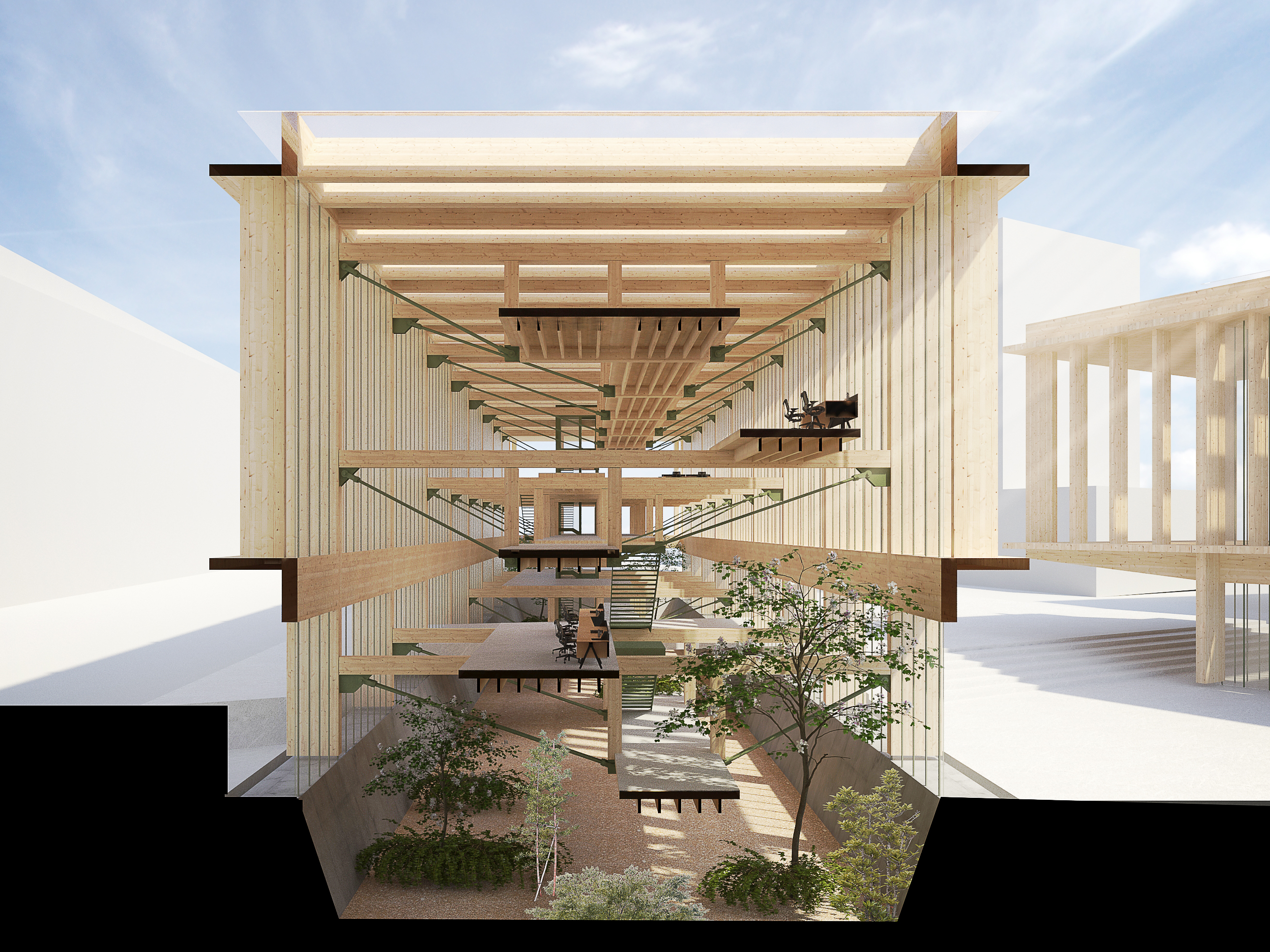

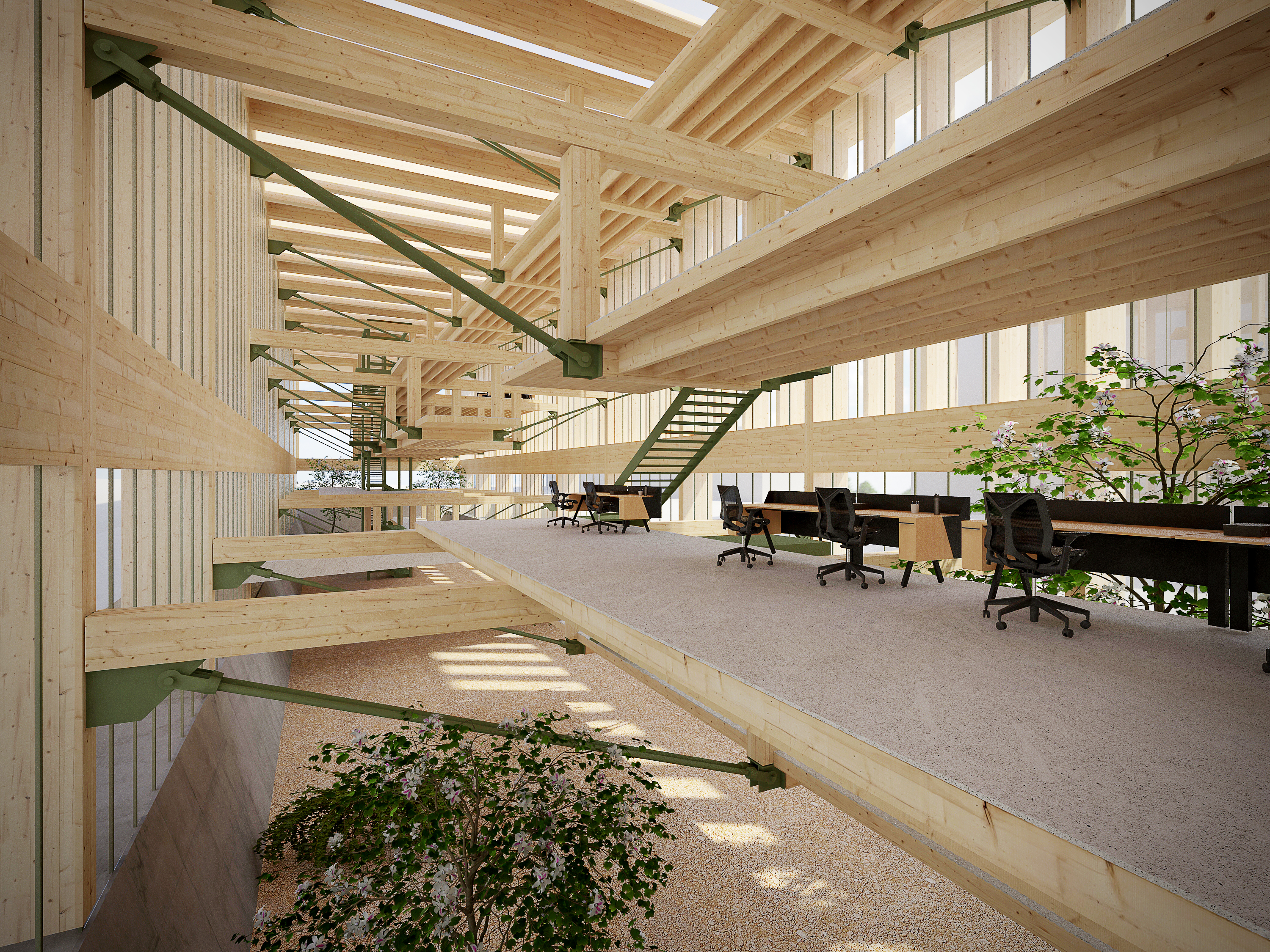

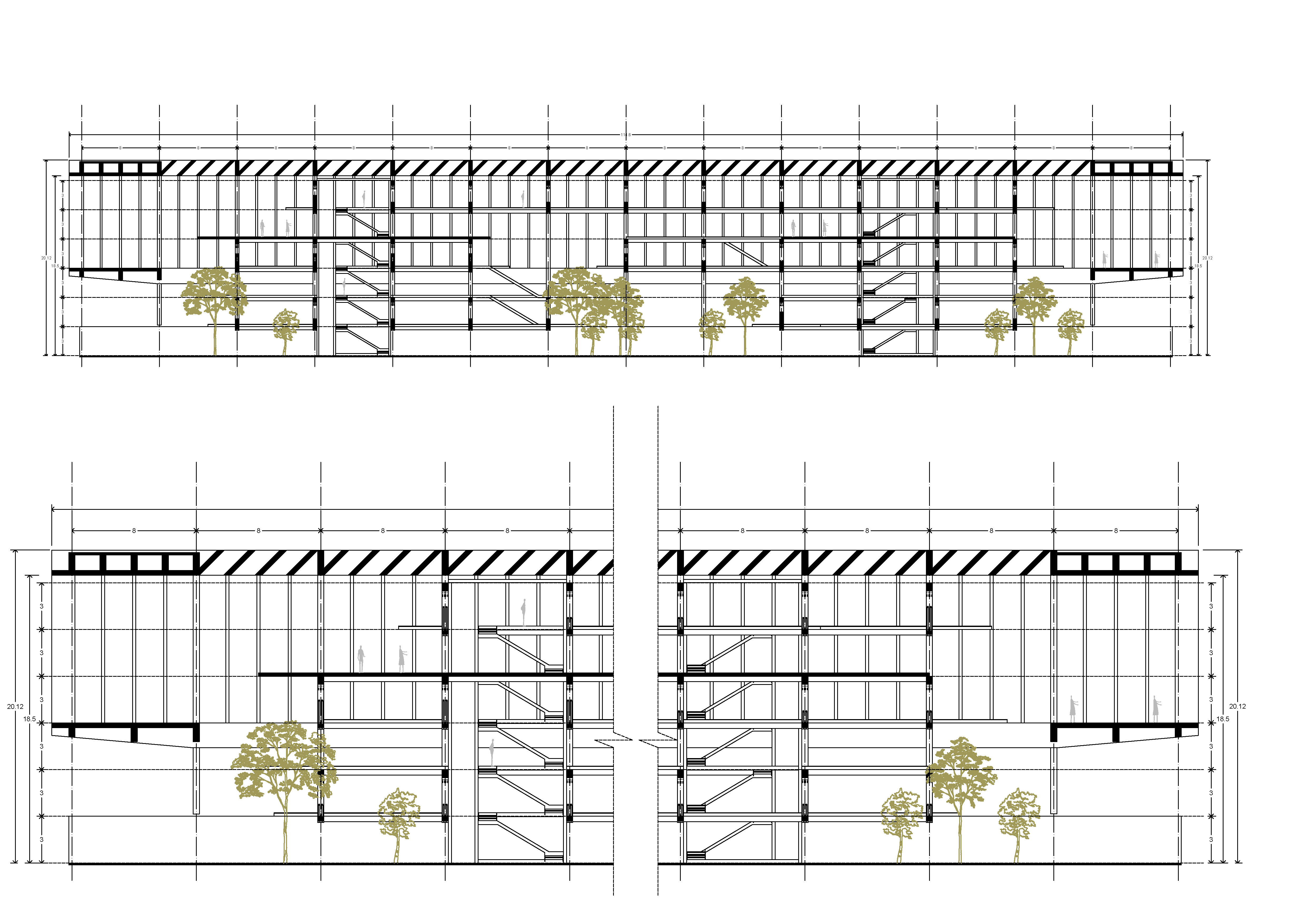

Estas edificaciones se sostienen sobre una cimentación de concreto, de la cual emergen 14 marcos de madera laminada (GLT) de 15 metros de altura, dispuestos cada 8 metros y con un claro de 16 metros. Los marcos están unidos entre sí para formar una envolvente estructural. Sobre esta base, los pisos se suspenden utilizando elementos de madera y acero, creando plataformas que permiten recorridos a diferentes alturas. Estos recorridos ofrecen vistas únicas de la vegetación y las exposiciones culturales y artísticas.
La planta baja queda completamente libre de apoyos estructurales, lo que favorece el crecimiento de vegetación en un espacio semiabierto que genera un microclima ideal. Este diseño no solo responde a las necesidades urbanas actuales, sino que también fomenta una conexión simbólica y funcional entre lo natural y lo construido.
La planta baja queda completamente libre de apoyos estructurales, lo que favorece el crecimiento de vegetación en un espacio semiabierto que genera un microclima ideal. Este diseño no solo responde a las necesidades urbanas actuales, sino que también fomenta una conexión simbólica y funcional entre lo natural y lo construido.

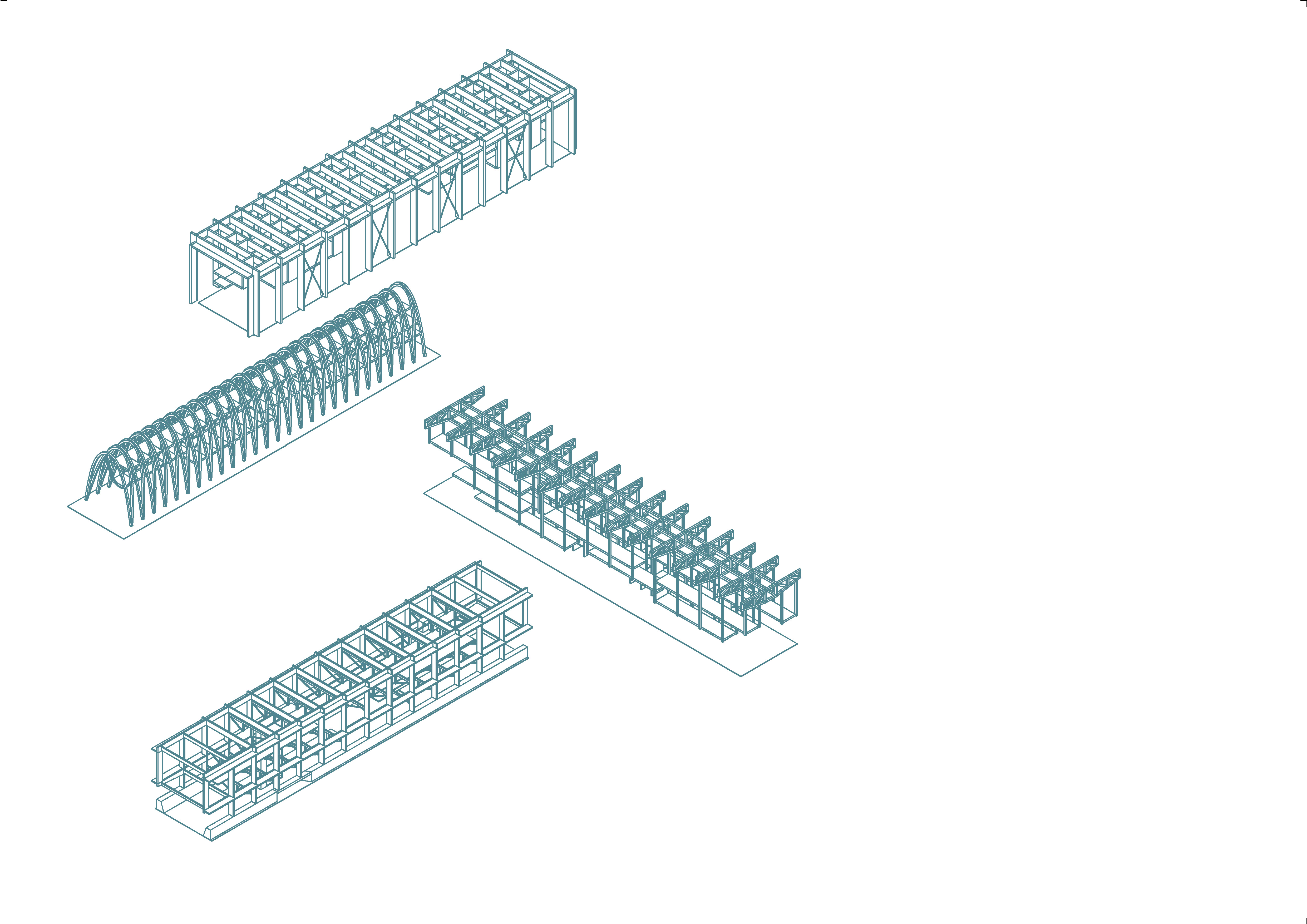

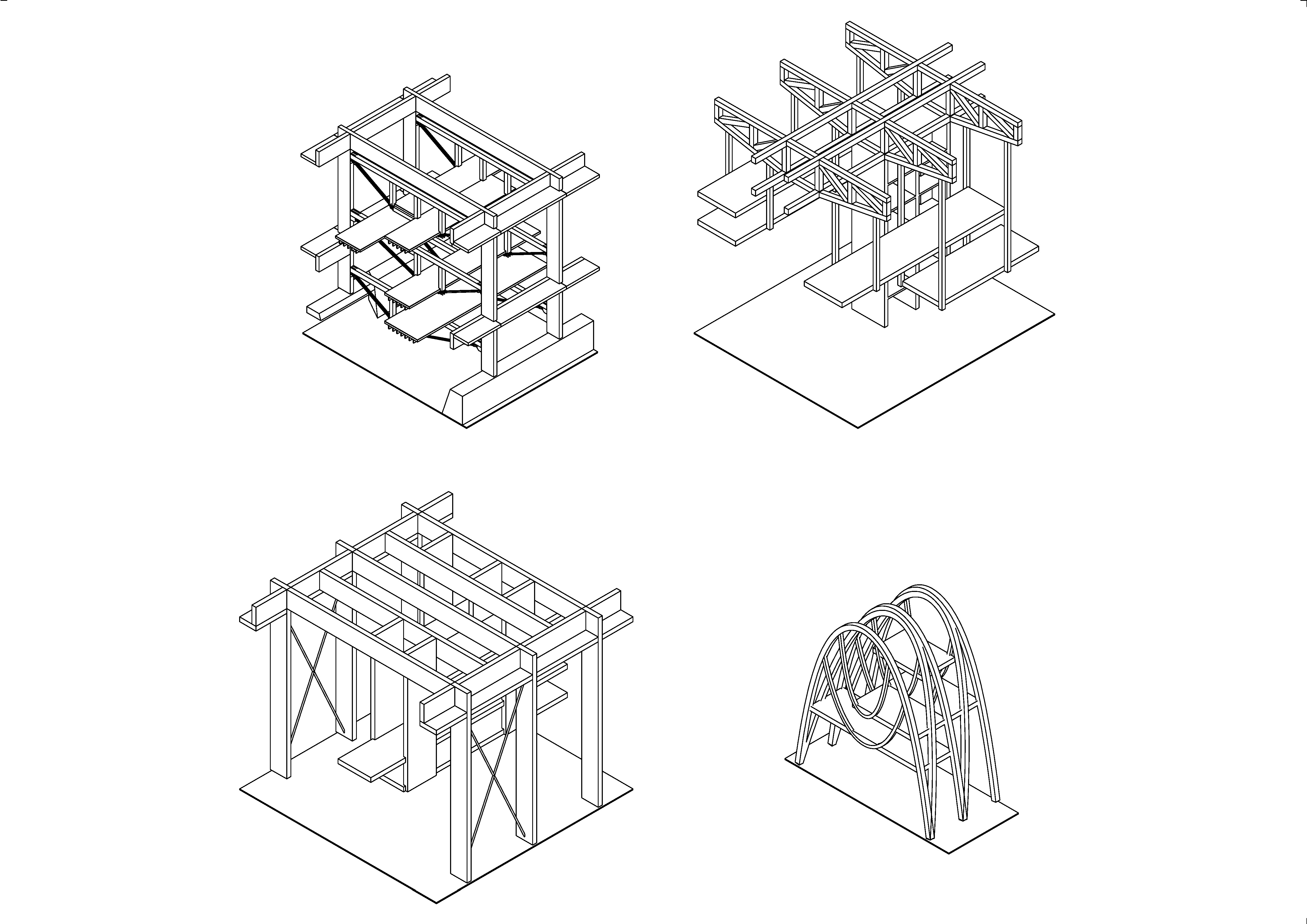

La investigación de esta tesis tiene como objetivo explorar diversas formas de suspender un piso utilizando madera laminada en edificaciones de equipamiento a gran escala. Metodológicamente, se realizó un análisis de edificaciones paradigmáticas que emplean sistemas estructurales a tensión, independientemente del material con el que fueron construidas. Este análisis se enfocó en sus propiedades arquitectónicas, técnicas y estructurales, permitiendo agruparlas en cinco tipos principales de estructuras suspendidas: núcleo, armadura, puente, arco y losa.
Los resultados muestran que la madera, al trabajar a tensión, permite optimizar las secciones estructurales, reduciendo significativamente el volumen de madera laminada necesario. Esto genera espacios más versátiles, donde las estructuras no interfieren con la funcionalidad ni la flexibilidad del diseño.
Los resultados muestran que la madera, al trabajar a tensión, permite optimizar las secciones estructurales, reduciendo significativamente el volumen de madera laminada necesario. Esto genera espacios más versátiles, donde las estructuras no interfieren con la funcionalidad ni la flexibilidad del diseño.
Asimismo, la experimentación con estructuras híbridas –que combinan diferentes materiales– abre nuevas posibilidades técnico-arquitectónicas. En estos sistemas, cada material se utiliza de acuerdo con sus propiedades específicas, maximizando su eficiencia. Además, la incorporación de uniones reversibles facilita la prefabricación y el montaje de los elementos estructurales.
Finalmente, trabajar la madera de formas no tradicionales, más allá del sistema convencional de poste y viga, amplía los límites de su aplicación y desafía paradigmas existentes, logrando resultados espaciales innovadores y sostenibles.
Finalmente, trabajar la madera de formas no tradicionales, más allá del sistema convencional de poste y viga, amplía los límites de su aplicación y desafía paradigmas existentes, logrando resultados espaciales innovadores y sostenibles.
